Use Case Diagram

Use case diagram adalah gambaran berupa diagram dari suatu sistem, sehingga customer atau pengguna sistem paham dan mengerti mengenai kegunaan sistem yang akan dibuat.

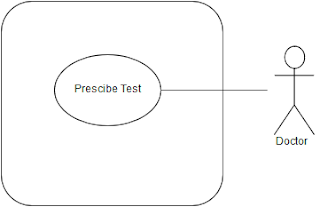

Berikut adalah contoh dari Use Case Diagram untuk sistem management rumah sakit.

Aktor mempresentasikan seseorang atau sesuatu (seperti perangkat, sistem lain) yang berinteraksi dengan sistem. Sebuah aktor mungkin hanya memberikan informasi inputan pada sistem, hanya menerima informasi dari sistem atau keduanya menerima, dan memberi informasi pada sistem. Aktor hanya berinteraksi dengan use case, tetapi tidak memiliki kontrol atas use case.

Dari diagram diatas dapat dilihat bahwa terdapat 3 aktor untuk use case diagram tersebut:
1. Receptionist
2. Record System
3. Doctor

 Ada beberapa proses yang terjadi di dalam diagram tersebut:

1. Pasien mendaftar melalui resepsionis

Sebelum pasien bisa berobat pasien pertama tama harus melakukan registrasi terlebih dahulu. Setelah itu pasien baru mendapatkan jadwal untuk berobat.

2. Penentuan jenis perawatan yang akan diterima pasien

 Ada 2 macam perawatan yaitu rawat jalan dan rawat inap.

3. Record System bisa melakukan modifikasi (insert, delete, edit) pada data pegawai

4. Dokter melakukan pemeriksaan

Referensi : https://www.lucidchart.com/pages/use-case-diagram-for-hospital-management-system-UML
